10Cr18Ni12、1.4303、305不銹鋼是在12Cr18Ni9（1Cr18Ni9）不銹鋼的基礎上，通過增加鋼中的鎳含量而發展起來的奧氏體型不銹鋼，加工硬化性比12Cr18Ni9（1Cr18Ni9）鋼低，拉拔旋壓性好。多用于制造冷鐓及特殊拉拔和旋壓加工的零、部件。

  06Cr18Ni12、S30800不銹鋼是奧氏體型不銹鋼，其特性與10Cr18Ni12（1Cr18Ni12）不銹鋼相似，耐蝕性稍好，加工硬化性低。適合制造拉拔、冷鐓和旋壓加工的零部件。

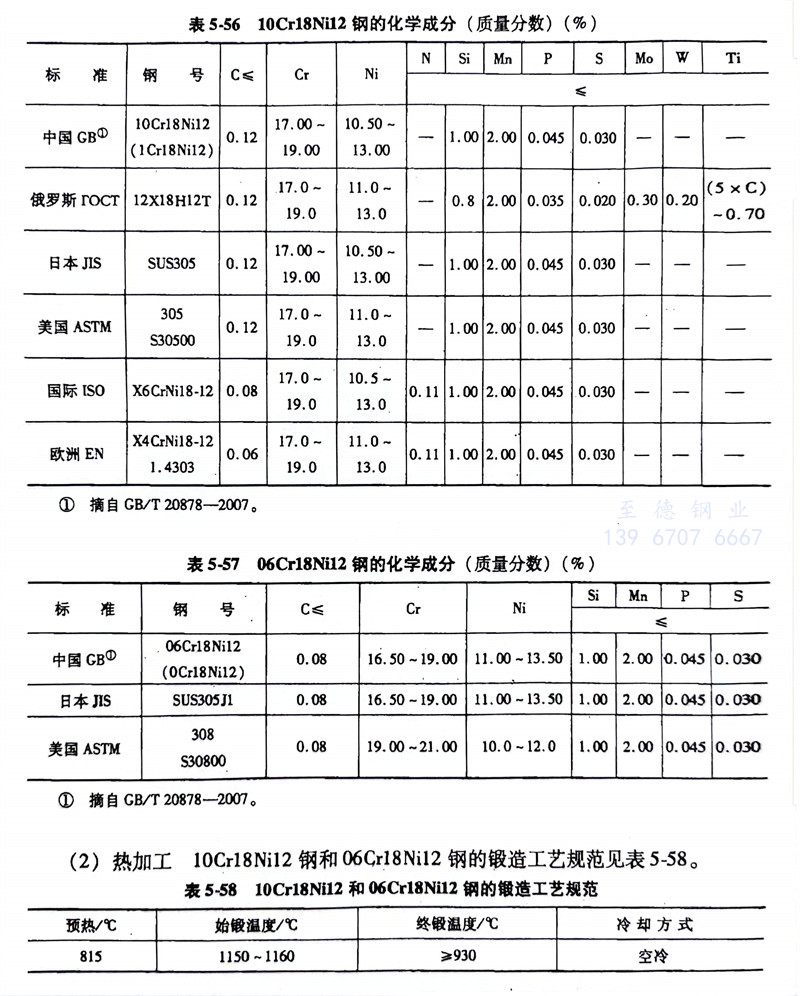

（1）化學成分： 10Cr18Ni12、1.4303、305不銹鋼和06Cr18Ni12、S30800不銹鋼的化學成分分別見表5-56和表5-57。

  (2)熱加工：  10Cr18Ni12、1.4303、305不銹鋼和06Cr18Ni12、S30800不銹鋼的鍛造工藝規范見表5-58。

  (3)預備熱處理：  預備熱處理的過程如下:

      a. 消除應力退火:300~350℃,保溫1~2h,空冷。

      b. 消除加工硬化退火:750~850℃,保溫1~3h,快冷。

（4）固溶處理：  1010～1150℃，快冷，硬度≤187HBW。

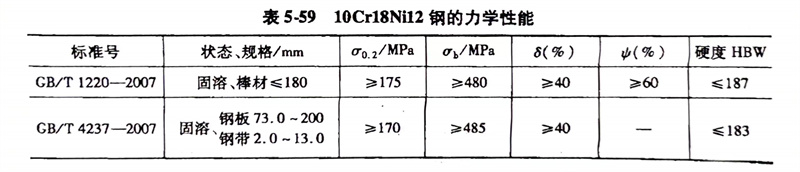

（5）力學性能： 10Cr18Ni12、1.4303、S30500、305不銹鋼的力學性能見表5-59。
