10Cr18Ni9Ti 不銹鋼屬于奧氏體不銹耐酸鋼。由于鋼中含Ti，使鋼具有較高的抗晶間腐蝕性能，在一些不同濃度、不同溫度的有機酸和無機酸中，尤其是在氧化性介質中都具有良好的耐蝕性。這種鋼經過熱處理（1050～1100℃，在水中或在空氣中淬火）后，呈單相奧氏體組織，因此在強磁場中不產生磁感應，適宜制造無磁模具和要求高耐蝕性的塑料模具。

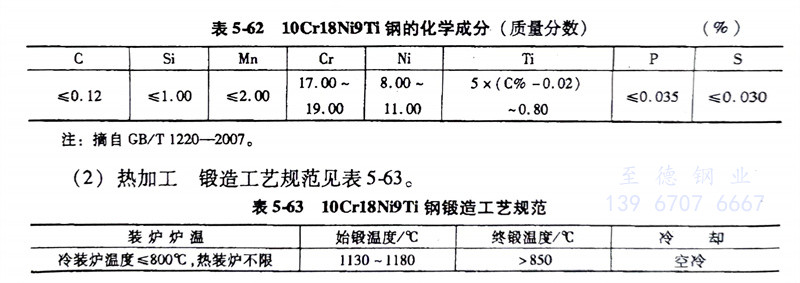

（1）化學成分： 10Cr18Ni9Ti 不銹鋼的化學成分見表5-62。
（2）熱加工： 10Cr18Ni9Ti 不銹鋼的鍛造工藝規范見表5-63。
由于鋼的導熱性差，故應均勻加熱，鍛壓時宜選用較大的壓下量和高的終鍛溫度，以獲得較好的力學性能，減小形成裂紋的可能性。

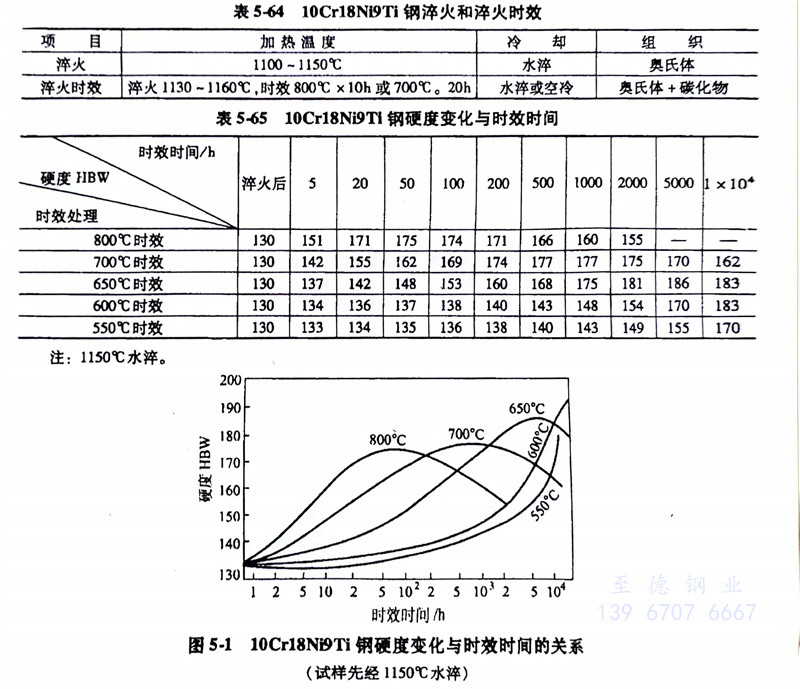

（3）淬火及時效： 淬火及淬火時效見表5-64。硬度變化與時效時間的關系見表5-65和圖5-1。
（4）穩定化處理： 加熱溫度850～930℃，保溫2h，空冷。

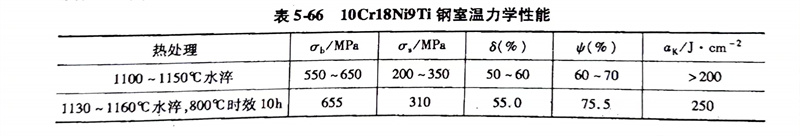

（5）力學性能及加工性能： 10Cr18Ni9Ti 不銹鋼的室溫力學性能見表5-66。
冷加工性能：冷變形性能良好，可以進行各種加工，如彎曲、卷邊、折疊等，并有良好的深沖性能；切削加工性能；較好，應選用優質刀具加工；焊接性能：焊接性很好，可用各種方法進行焊接，焊后不需進行熱處理。
